Usinagem CNC de 5 eixos
A versão de atualização de usinagem CNC de 5 eixos usa servo motor No.57, velocidade de movimento normal do motor dentro de 2,5 m / min e velocidade do servo pode ser de 12 m / min, servo sem ruído, alta reação, precisão de posicionamento, aviso sem etapas.
Suporte de desktop NC para moer materiais como plásticos comuns, liga de alumínio, madeira, cobre, ouro, prata, cera, materiais diferentes
pode usar broca de ferramenta diferente, sem usar chave inglesa, operação fácil.
Vídeo de teste
Especificações técnicas

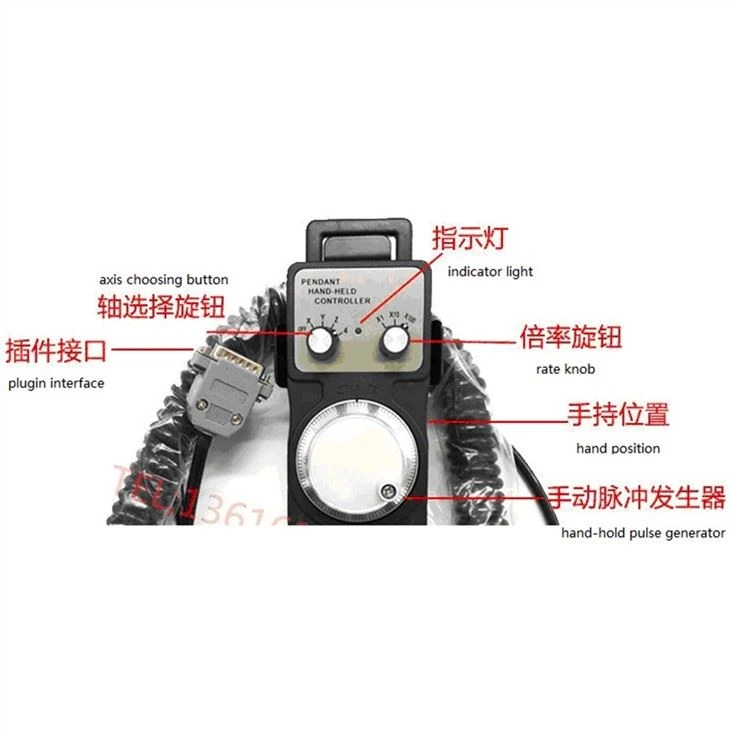

| dimensão total | 650 * 400 * 450 mm | dimensão da mesa | 140 * 130 mm |
| peso total | 60kg | peso máximo da mesa | 74kg |
| eixo x, y, z efetivo | x160*y200*z125 | a, c, movimento efetivo de rotação | A:±10° C:360° |
| área de usinagem efetiva | x150*y150*z125 | a, dados de rotação caxis | 1:50 moagem redutor sem-fim rolamento transversal rolamento rotativo |
| parafuso de esfera de três eixos | x& z: 1204 c7 y: 1605 c7 | Guia linear | x: hiwin mgn 12, y: hiwin mgn 15, z ： hiwin hgh20 |
| quadro, Armação | 6061T6 AI +45& extinto; aço temperado | velocidade de usinagem | 2500mm / min (materiais diferentes têm velocidades diferentes) |
| tipo de eixo principal | Eixo motorizado de refrigeração a água Φ65mm 800W, 24000r / min | fixação de peças | suporte de aço, reserva holeer50 suporte de suporte, 63,80 chuck |
| à prova de poeira | à prova de vedação de óleo de tampa de poeira tipo órgão (tratamento à prova d'água de mesa rotativa) | ferramenta dimefension | ER110-7mm |
| material | plásticos, ligas de IA, madeira, cobre, ouro, prata, cera, etc. | ||
| Eixo | X | Y | Z | |||
| velocidade máxima | 98,4 ipm (polegadas por minuto) 2500mm / min | 98,4 ipm 2500mm / min | 98,4 ipm 2500mm / min | |||
| Resolução | 0,00024 pol 0,001 mm | 0,00024 pol 0,006 mm | 0,00024 pol 0,006 mm | |||
| Movimento máximo | 6,57 pol. (-2,95 ～ 3,62 pol.) 167 mm (-75 ～ 92 mm) | 8,38 pol. (-3,54 ～ 4,44 pol.) 213 mm (-90 ～ 113 mm) | 8,46 pol. (-0 ～ 0,1 pol.) 215 mm (-0 ～ 8,46 mm) | |||
| Repetibilidade de redefinição de homing | ± 0,000039 pol 0,001 mm | ± 0,000039 pol 0,001 mm | ± 0,000039 pol 0,001 mm | |||
| Repetibilidade | carga: 0% | ± 0,0011 pol. ± 0,03 mm | carga: 0% | ± 0,0011 pol. ± 0,03 mm | carga: 0% | ± 0,0011 pol. ± 0,03 mm |
| Eixo | A | C | Eixo Principal | |||
| velocidade máxima | 41.6°/s | 41.6°/s | Velocidade do eixo principal | 0-24.000 rpm | ||
| Resolução | 0.08° | 0.08° | Resultado | 800w | ||
| Movimento máximo | ±110° | 360° | Troca de ferramenta | Chave hexagonal de 3 mm | ||
| Homing repeat | ±0.03° | ±0.03° | Freqüência do motor | 400Hz | ||
| Repetibilidade | Carga 0, ± 0,03 ° | Carga 0, ± 0,03 ° | Ferramenta | Porta-ferramentas ER11, máx. 7mm | ||
| Saltar | ＜ 0,02'' | ＜ 0,02'' | / | |||
| Controle de Máquina | ||||||
| Software de desktop CNC de 5 eixos | Software de caminho de ferramenta: incluindo pós-processador Autodesk Fusion360 (sugerido), Suporte PwerMill | |||||
Gabinete de metal V3-Gabinete
Estrutura em folha de metal V3, cor preta, placa de alumínio com 2,5 mm de espessura, 750 * 500 * 600 mm
O rotativo foi alterado de engrenagem helicoidal para redutor harmônico e o eixo Z de trilho linear simples para trilhos lineares duplos.
Servo motor BLDC e fusos de esferas C5, trilhos lineares HIWIN são a oferta padrão.
Esta máquina CNC de cinco eixos é adequada para processamento complexo?
